Cálculo de la Estructura de Hormigón del Hotel Boutique
Sistema estructural elegido
El sistema estructural consta de pórticos rígidos intraslacionales conformados por pilares y vigas. En el contorno del edificio se establecen vigas de perímetro, y sobre estas se sitúa el forjado, que es un forjado nervado de prelosas. También debido a que el edificio mide mas de 40 m le largo, se duplican en un punto unos pilares dado que se hace uso de una junta de dilatación.
Acciones consideradas
Se consideran cargas de uso, zonas residenciales, zonas de acceso al público y cubiertas accesibles solo para mantenimiento. También se toman en cuenta cargas permanentes, referentes a pavimentos, tabiquerías, forjados y cubiertas. En cuanto a las acciones ambientales como las de viento, están previstas las cargas que pueden llegar a producir. Para los cálculos se usan coeficientes de mayoración y simultaneidad para cumplir con el margen de seguridad.

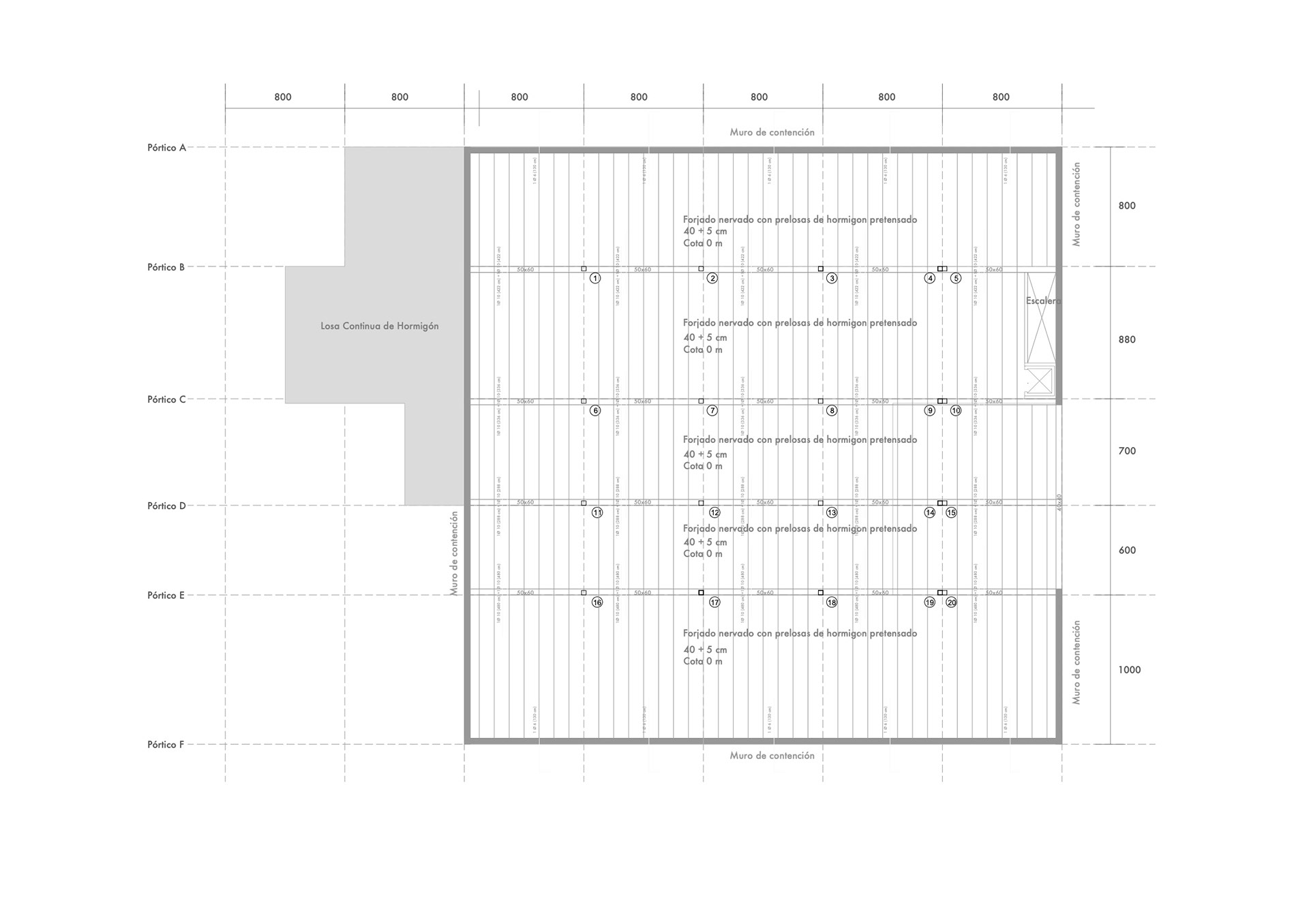

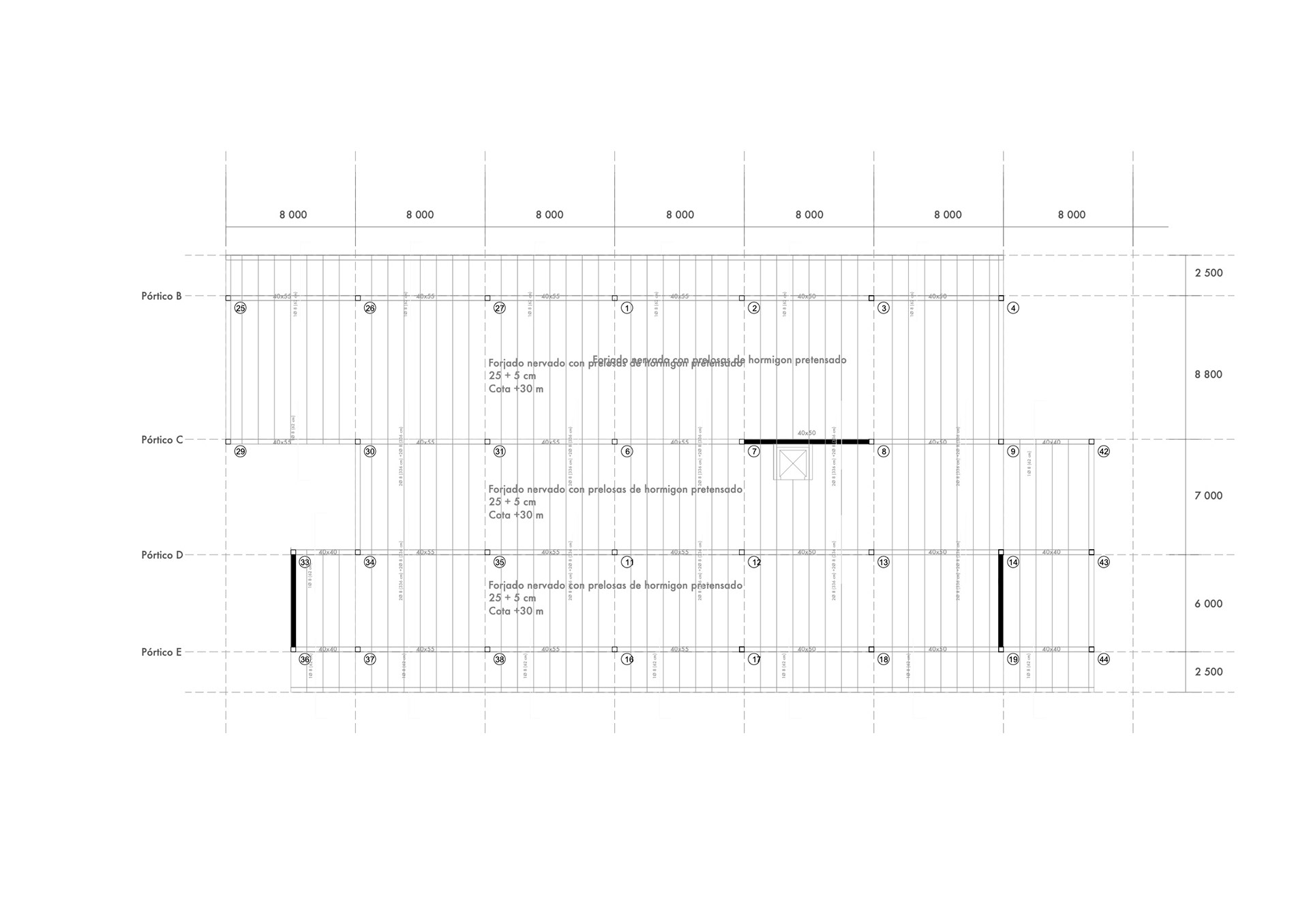

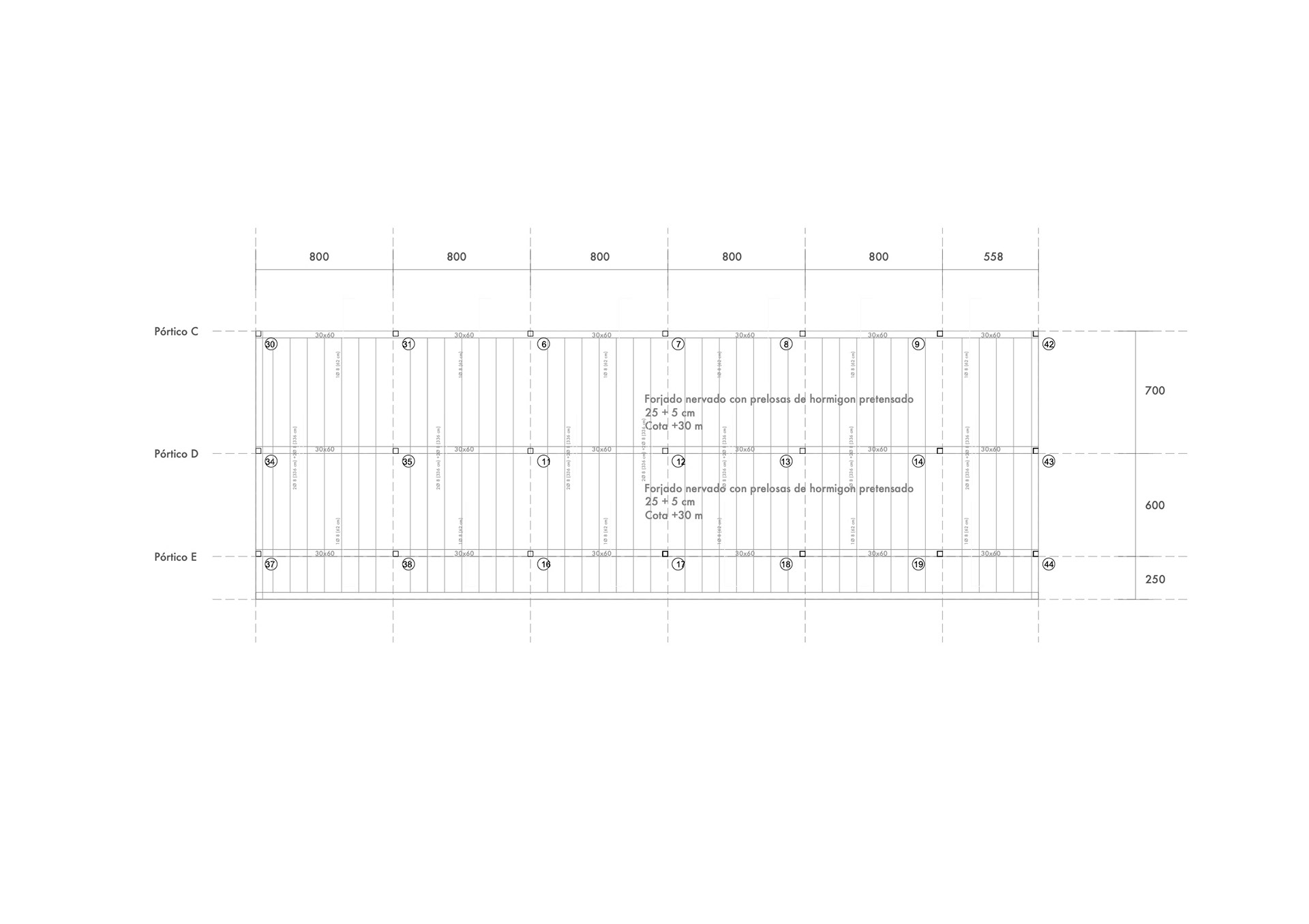

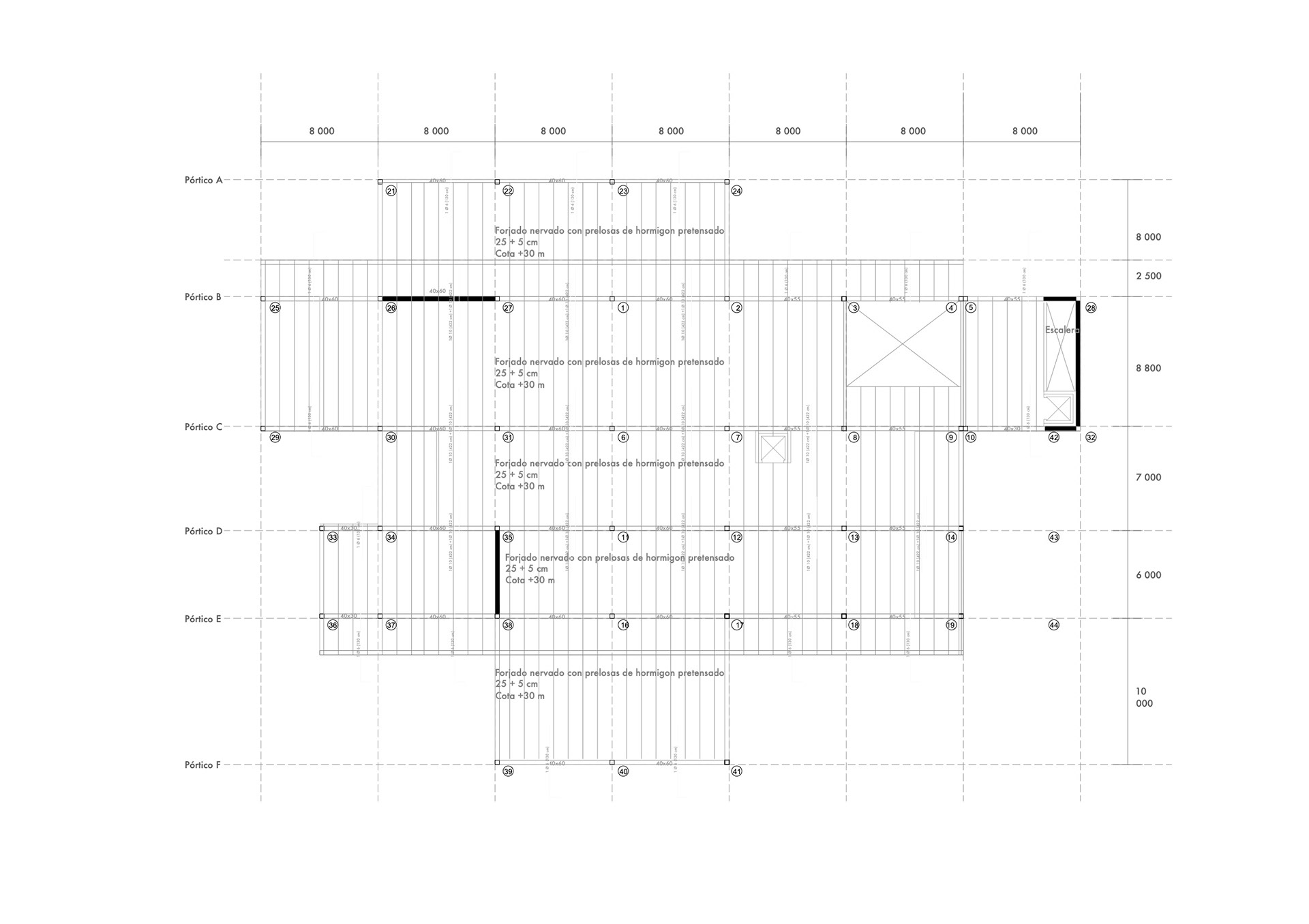

Plantas Estructurales

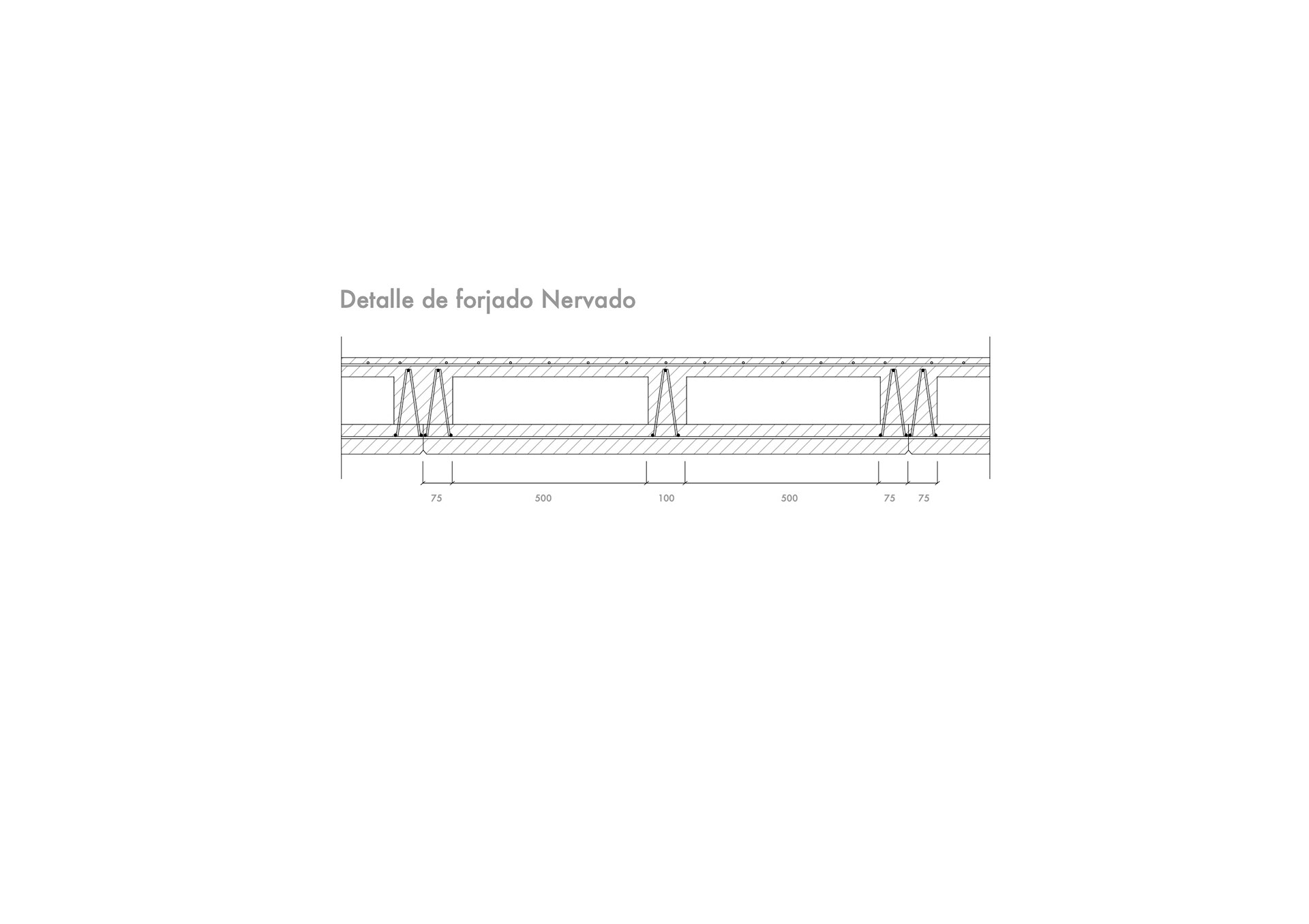

Forjado
Como sistema de forjado se usará forjado nervado de prelosas con un canto máximo de 50 cm, por lo que se calcula la altura de este en cada planta. Para su dimensionado se toma en cuenta, sus cargas de uso, permanentes mayorizadas y en el caso de la cubierta se aplican coeficientes de simultaneidad.
Primero se analizas los pórticos y se escoge el vano mas desfavorable, buscamos en las fichas prelovi de forjados nervados y con el uso y la longitud conseguimos el canto y el armado del forjado.
Vigas
Para el dimensionado de las vigas se toma en cuenta las cargas en función de si son planta de vestíbulo, residencial o de cubierta.
Las vigas de cubierta se diseñarán con un canto mínimo el cual es de 30 cm, para no tener que comprobar la flecha y este nunca será menor que el canto del forjado.
Las vigas de plantas intermedias se diseñarán para un canto mínimo de 40 cm, sin armadura de compresión, y este tampoco será en ningún caso menor que el canto del forjado.
Se estudian los esfuerzos límites últimos y de servicio y se selecciona el más desfavorable a la hora de dimensionar.
Después se dimensiona la armadura a cortante con estribos de las vigas, teniendo en cuenta las dimensiones y armados calculados anteriormente, también se deberá comprobar la fisuración y la flecha instantánea mediante la relación entre la rigidez bruta y la rigidez equivalente . También se calcula la flecha diferida, la flecha total y la flecha activa.

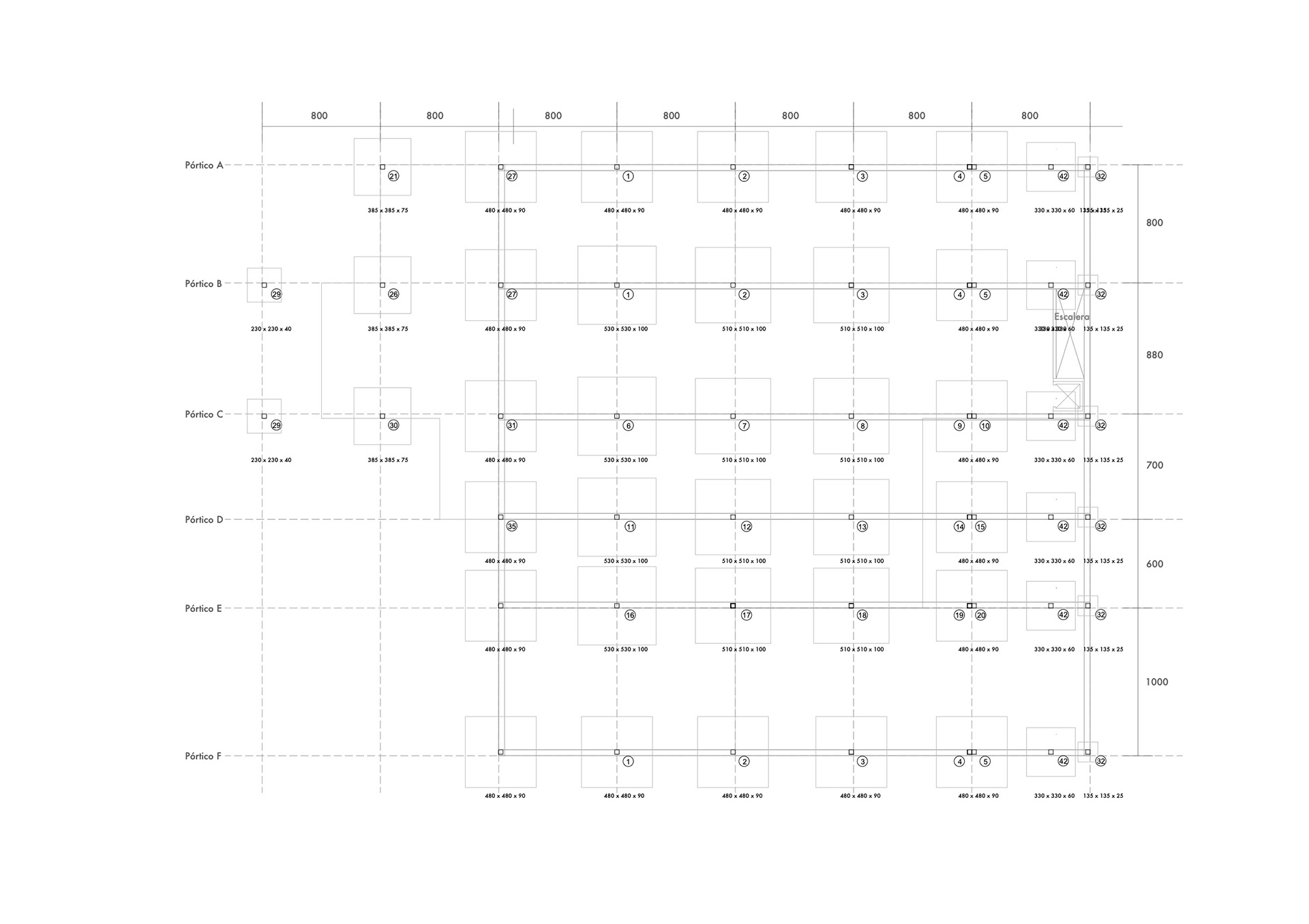

Pilares
Para dimensionar los pilares se empieza tanteando con una dimensión que después se comprueba por cálculos sin pandeo y después con pandeo, para después elegir el mas desfavorable.
Arriostramientos
El arriostramiento se realiza mediante pantallas de hormigón. Por lo que no se introducen las cargas de viento en los pórticos.
(Ver ejemplos de cálculo en el visualizador de PDF)
